3次元のデータをグラフにする

R

3次元のベクトルで表されるデータをグラフ化する方法について，いくつかまとめてみました．

使用するデータ

volcano

Rに組み込まれているデータセットで，Maunga Whau山の標高データだそうです．10m * 10mのグリッドで，87rowと61columnからなります．rowは東から西へ，columnは南から北へのラインと対応しており，最小値は94，最大値は195です．

まずはデータセットの準備．

# あらわしたいデータのラベルを作成
EastWest <- 1:nrow(volcano) * 10  # rowの数は87
SouthNorth <- 1:ncol(volcano) * 10  # columnの数は61
# 頂上の位置を変数に入れておく
mountaintop <- which(volcano == max(volcano), arr.ind = TRUE) * 10


グラフを描く

値に応じた色を格子上に示す関数です．


主要な引数は以下のとおり．
x, y: プロットされるzの位置を表す座標．昇順でなければならない．
z: プロットされる値のmatrix．NA値も許される．
col: プロットされる値につける色．


備考
xはnrow(z)+1かnrow(z)と等しくなる必要がある．前者ならセルの境界に，後者ならセルのmidpointに，値がプロットされる．
NA値は透明になる．
zのmatrixはf(x[i], y[i])のtableとして解釈される．よって，xはrowの数に，yはcolumnの数に，対応している必要がある．つまり，データセットとグラフは90度回転した関係にあるということですね．


実例

image(EastWest, SouthNorth, volcano, col = heat.colors(100))
# col の値には他にこんなのもあります．
# rainbow(7), heat.colors(10), topo.colors(100), terrain.colors(100), gray((0:100)/100), gray((100:0)/100)
# つづけて頂上の位置にプロットを置きます
points(mountaintop[1], mountaintop[2], pch =  20, col = "blue")
# 等高線を描くcontour関数も合成してみましょう．今回は標高175mの位置に．
contour(EastWest, SouthNorth, volcano, levels = 175, add = TRUE)
# levels = seq(90, 200, by = 5) などもできます．

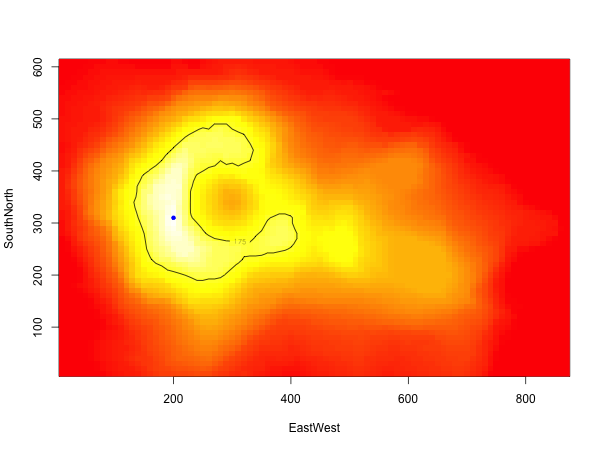

以下のようなグラフが描けます．


persp

x-y平面に遠近図を描く関数です．


主要な引数
x, y: プロットされるzの位置を表す座標．昇順でなければならない．
z: プロットされる値のmatrix．NA値も許される．
col: プロットされる値につける色．
theta, phi: 視座の角度．前者は横向きの回転，後者は縦向きの回転．
r: 視野とプロットの距離．
d: 遠近感の強さ．1以上なら遠近感が弱まり，1以下なら強調される．
scale: FALSEなら，全軸共通のスケーリングがなされる．
border: 表面に描かれる線の色．NAなら線を描かない．
ltheta, lphi: 指定した値の視座から光が投影されたような陰がつく．
shade: 陰がつく．1に近いほど濃い陰になる．
ticktype: "detailed"なら軸にスケールがプロットされる．デフォルトでは"simple"．
nticks: スケールの数を指定．


実例
ここでは特に，2次元のグラフに使われる関数を3次元のグラフに描くtrans3d関数を使って，点や線も追加してみます．

mtMaugnaWau <- persp(EastWest, SouthNorth, volcano, theta = 25, phi = 30, scale = FALSE,
  col = "green", border = NA, ltheta = 120, shade = 0.7, ticktype = "detailed", cex.axis = 0.8)
# 頂上の追加
points(trans3d(mountaintop[1], mountaintop[2], max(volcano), pmat = mtMaugnaWau), col = "red", pch = 16)
# 頂上から標高150mラインにある一点に直線を引く
level150 <- which(volcano == 150, arr.ind = TRUE) * 10
x <- 6  # 150mラインのうちのどの点に直線を引くか．適当に決めて6にしました．
lines(trans3d(c(mountaintop[1], level150[x, 1]), c(mountaintop[2], level150[x, 2]),
  c(max(volcano), 150), pmat = mtMaugnaWau), col = "blue")

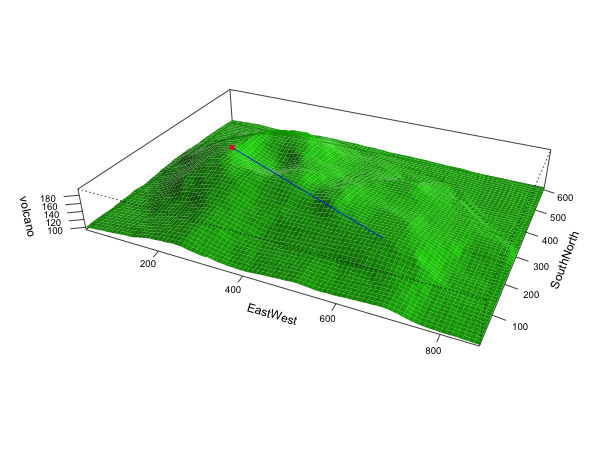

以下のようなグラフが描けます．


scatterplot3d

値を3次元にプロットする関数です．CRANからパッケージのダウンロードが必要です．
scatterplot3d: 3D Scatter Plot


主要な引数
x, y, x: それぞれの座標．
scale.y: y軸のスケール (奥行き) の調節．
angle: x-y軸の角度
highlight.3d: TRUEなら，y軸の値に応じて色の濃さが変わる．


実例

# データセットの準備．
EastWest3d <- rep(EastWest, length(SouthNorth))
SouthNorth3d <- vector(length = 87 * 61)
for(i in 1:61){
  SouthNorth3d[((i - 1) * 87 + 1):(i * 87)] <- SouthNorth[i]
}
# プロットの実行．
library(scatterplot3d)  # パッケージの呼び出し．
mtMaugnaWau3d <- scatterplot3d(EastWest3d, SouthNorth3d, volcano, scale.y = 0.5, highlight.3d = TRUE)
# plane3dメソッドやpoints3dメソッドで平面や点の追加が可能です．
# 標高150mラインに平面の追加．
mtMaugnaWau3d$plane3d(150, x.coef = 0, y.coef = 0, lty.box = "dashed")
# 頂上の追加．
mtMaugnaWau3d$points3d(mountaintop[1], mountaintop[2], max(volcano), col = "blue", pch = 19)

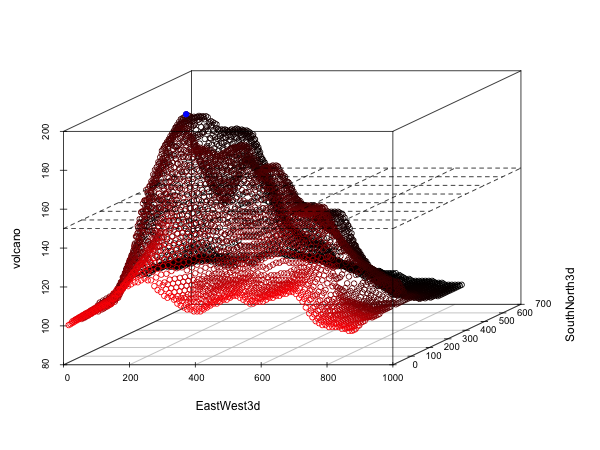

以下のようなグラフが描けます．


どんなときに使うか

まず，連続的な値をべたーっと面で描きたいときには，imageやperspが適しているでしょう．imageは直感的にイメージがつかみにくいですが，全体が見渡せるので，ひとつひとつの値をある程度きちんと検証できます．一方，perspは直感的にイメージがつかめますが，山や谷で見えなくなる部分があり，データをすべて見せきれないかもしれません．
次に，線・点など，面に比べるととびとびになる値を3次元にプロットしたいときは，scatterplot3d関数が適しているでしょう．引数も充実しており，ラベルやスケールなどもきちんと描くことができます．


※ 他にもこんな関数がある，などご存じでしたら，ぜひトラックバックなどでお教えいただければ幸いです！
